Как узнать каталожный номер (артикул) детали

Каталожный номер (или Part Number) – это точный идентификатор детали, по которому её можно корректно найти в каталоге, сопоставить с применяемостью и заказать без ошибок.Узнать номер можно несколькими способами: 1) используя серийный номер двигателя или техники на паспортной табличке, зайти в электронный каталог производителя и искать по наименованию узла или самой детали. .2) по маркировке снятой детали, через электронные каталоги и сервисную документацию.

Какие данные подготовить перед поиском артикула

Самый быстрый поиск начинается с правильных исходных данных: чем точнее ввод, тем меньше риск получить «почти то же самое». В идеале вам нужны данные с шильды техникии / или данные по двигателю, а также доступ в печатный или электронный каталог, где в соответствующем разделе можно будет найти необходимый артикул детали, подходящий конкретно на вашу технику. Подготовьте минимум:

• серийный номер машины (Serial Number / Engine serial number);
• модель и конфигурация (включая модификации, если известны);
• узел и позиция: где установлена деталь, что снимаете/меняете, какие сопряжённые элементы рядом.

Внимание: одинаковое «название» детали может скрывать разные исполнения для разных серий и годов выпуска. Выбирая поиск «по описанию» ради скорости, вы жертвуете точностью: это удобно на старте, но повышает риск несоответствия по размерам, разъёму, материалу.

Где взять серийный номер?

Серийный номер – это ключ к корректной применяемости, потому что каталоги привязывают состав узлов к диапазонам серий, сборочным вариантам и обновлениям. Без него поиск нередко превращается в перебор альтернатив, а это время и вероятность ошибки.

Чаще всего серийный номер берут:

1. с таблички (шильды) машины на раме/кузове;
2. из документов (ПСМ, ведомости обслуживания, инвентарные карточки);

Если шильда повреждена или не читается, полезно зафиксировать хотя бы часть номера и дополнительные признаки: модель, год, комплектацию, тип навесного оборудования. Это поможет сузить диапазон в каталоге и снизить число «почти одинаковых» позиций.

Совет эксперта: если вы работаете с парком техники, заведите единый шаблон карточки машины: серийный номер, модель, конфигурация, установленное навесное, история замен с номерами деталей. Это экономит часы на повторных подборках и снижает риск «эффекта испорченного телефона» между механиком и снабжением.

Как найти номер через электронный каталог по серийному номеру

Электронный каталог – основной путь, когда деталь ещё на машине или маркировка не читается. Логика поиска в каталоге похожа на работу с архивом чертежей: если у вас есть «инвентарный номер объекта» (серийный номер), вы открываете именно его «папку сборки», а не ищете лист по общему названию.

Какие шаги выполнить в каталоге

1)     вводите серийный номер

2)     выбираете узел

3)     находите позицию

4)     фиксируете номер и примечания



Дальше – проверка применяемости и замен.

1. Ввести серийный номер (PIN/Serial)

Это привяжет каталог к конкретной машине и её конфигурации. Если каталог предлагает несколько совпадений, уточните модель/диапазон серий и выберите правильную ветку.

1. Перейти в нужный раздел по системе/узлу

Ориентируйтесь на иерархию: машина. система (гидравлика / ходовая / двигатель / электрика), подузел, сборочная единица. Так вы быстрее выйдете на нужную «сборку», а не на набор похожих деталей из других мест.

1. Найти позицию по названию и описанию

Внутри сборки у каждой позиции есть описание и номер. Важно читать примечания: они часто содержат диапазон серий, варианты исполнения и условия применяемости.

1. Проверить замену артикула (supersession)

Артикул мог быть заменённа другой изготовителем по разным причинам, например смена локального поставщика для данной детали или модификация запасной части или узла. Выбирая «старый номер» ради совпадения с тем, что было когда-то в заказе, вы жертвуете актуальностью: новый номер может означать обновлённую геометрию, материал или комплектность.

1. Зафиксировать комплектность и сопутствующие позиции

Иногда деталь поставляется как комплект, либо требует обязательной замены уплотнений/крепежа. Каталог обычно указывает, что входит в сборку и что заказывается отдельно.

Что именно записывать из карточки позиции

Чтобы не потерять детали при согласованиях и пересылках, фиксируйте не толькоартикул. В рабочей практике полезен короткий чек-лист:

Эта дисциплина особенно важна, когда подбор делает один специалист, а закупку — другой. Чем меньше «устных допущений», тем выше точность.

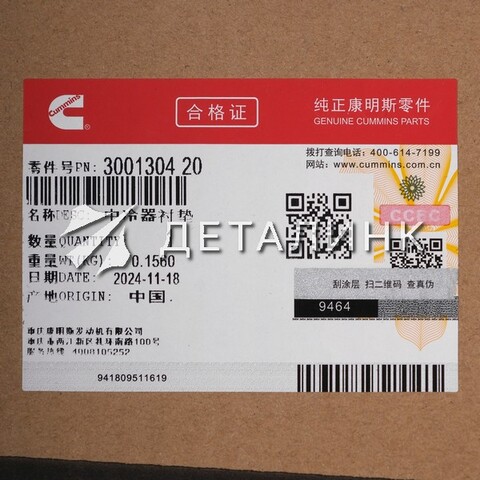

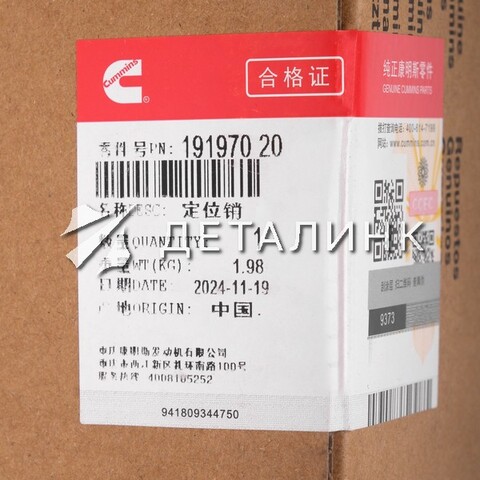

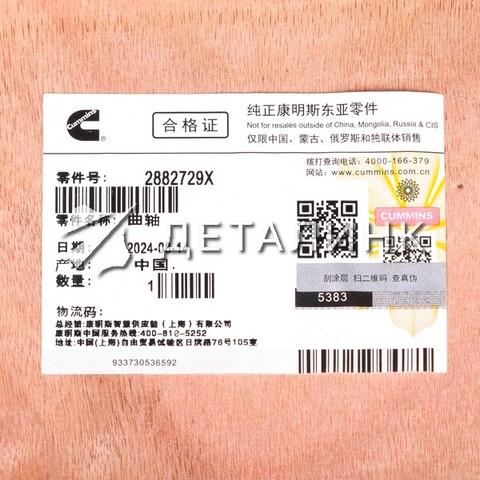

Как узнать артикул по маркировке на снятой детали

Если деталь уже снята, иногда проще всего считать номер напрямую. Но маркировка может быть неполной, затёртой, а иногда на детали указаны не каталожные номера, а производственные коды или номера отливок.

Рабочий порядок:

1. Очистить место маркировки без агрессивной обработки

Нужно увидеть символы, не повредив их. Избыточная зачистка ради читаемости может «съесть» последние цифры, и вы потеряете ключевой признак.

1. Записать всё, что есть: цифры, буквы, символы, префиксы

Даже один префикс или суффикс помогает отличить семейства деталей. Записывайте так, как нанесено, без «логичных исправлений».

1. Сопоставить маркировку с  артикулом по каталогу производителя и узлом

Важно: маркировка на детали – это подсказка, а не всегда готовый ответ. Выбирая метод «по надписи на детали» ради скорости, вы жертвуете гарантиями применяемости: одинаковая отливка может использоваться в разных сборках с разной комплектацией или обработкой.

Совет эксперта: когда сомневаетесь, используйте «двойную валидацию»: сверяйте маркировку на детали и позицию в каталоге для конкретного серийного номера. Если оба источника ведут к одному номеру или к корректной замене — вероятность ошибки резко падает. Также вы всегда можете обратиться к техническим специалистам поставщика для проверки правилньости выбора артикула детали.

Как разобраться с заменами, ревизиями и комплектами

В каталогах и документации часто встречаются ситуации, которые выглядят как противоречия: «вчера был один номер, сегодня другой», «деталь одинаковая, но номера разные», «в списке одно, а приходит набор». Обычно это «нормальная эволюция» изделия и поставки.

Типовые случаи:

• замена артикула: старый артикулазаменён «новым» (часто из-за обновления конструкции, локальной сменой поставщика конкретной детали илиновой модификации с учётом рекомендованных изготовителем изменений);
• ревизии: различия в исполнении при внешней похожести (разъём, длина, материал, покрытие);
• комплектность: деталь может поставляться в составе более крупного узла или наоборот толбко по составным частям, являясь комплектом.

Полезно понимать компромисс: выбирая «актуальный номер замены» ради доступности и соответствия текущим спецификациям, вы иногда жертвуете полной визуальной идентичностью старой детали. Это не значит, что деталь «другая» по функции — но может отличаться внешне или по технологии изготовления.

Чтобы не ошибиться:

• проверяйте примечания по диапазонам серий;
• смотрите, не требуется ли дополнительная позиция (уплотнение, крепёж, прокладка);
• уточняйте, не изменился ли способ поставки (штучно/комплектом).

Как проверить, что найденный каталожный номер (артикул) корректный

Проверка результата – это обязательная часть подбора. Она занимает минуты, но защищает от дорогих ошибок: простой техники, повторная доставка, повторная разборка.

Проверяйте по чек-листу:

1. Номер соответствует вашей машине по серийному номеру

Именно по вашему диапазону серий и конфигурации, а не «в целом подходит на модель».

1. Позиция соответствует месту установки

Совпадает узел, ориентация, количество на узел, тип соединений.

1. Учтены замены номера и комплектность

Если есть замена, фиксируйте актуальный номер и связь со старым. Если деталь в наборе – учитывайте состав набора.

1. Согласованы параметры и ограничения из примечаний

Температурные и нагрузочные исполнения, варианты разъёмов, типы материалов –всё, что указано как условие.

Если после проверки остаются сомнения, это сигнал, что не хватает одного-двух уточняющих признаков (серийный номер, модификация, параметр соединения). В таких случаях корректнее вернуться к шагу подготовки данных, чем «дотянуть» решение предположением.
